Установка умягчителя воды после накопительного бака с фильтром обратного осмоса
Эта схема показывает установку системы умягчения воды после накопительного бака и насоса, где вся вода в доме сначала проходит через умягчитель, а фильтр обратного осмоса подключается после системы умягчения для получения очищенной питьевой воды.
Такая конфигурация позволяет защитить бытовую технику и бойлер от накипи, а также продлить срок службы мембраны обратного осмоса за счёт предварительного удаления солей жёсткости.
Такая конфигурация позволяет защитить бытовую технику и бойлер от накипи, а также продлить срок службы мембраны обратного осмоса за счёт предварительного удаления солей жёсткости.

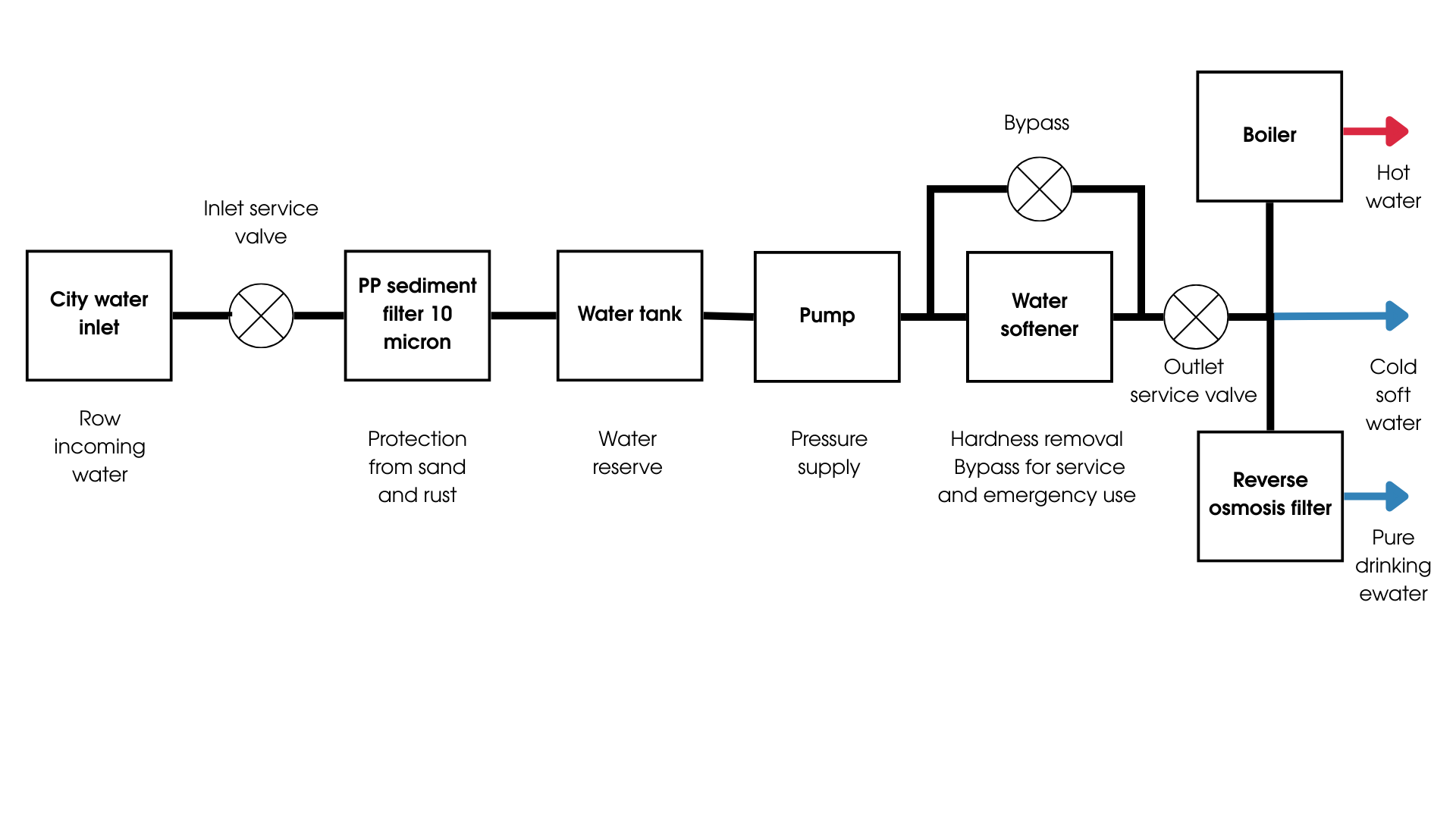

Схема установки умягчителя воды после накопительного бака с фильтром обратного осмоса
Автор: Инженеры Filter.cy
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
В этой конфигурации городская вода сначала поступает в систему водоснабжения дома и проходит через фильтр механической очистки. Фильтр удаляет песок, ржавчину и другие механические примеси, защищая накопительный бак и насос.
После этого вода поступает в накопительный бак на крыше, где создаётся резерв воды для дома.
Насос подает воду из бака в систему водоснабжения под стабильным давлением.
Следующим этапом вода проходит через систему умягчения. Умягчитель удаляет соли жёсткости кальция и магния, предотвращая образование накипи в бойлере, бытовой технике и трубопроводах.
После системы умягчения поток воды разделяется:
После этого вода поступает в накопительный бак на крыше, где создаётся резерв воды для дома.
Насос подает воду из бака в систему водоснабжения под стабильным давлением.
Следующим этапом вода проходит через систему умягчения. Умягчитель удаляет соли жёсткости кальция и магния, предотвращая образование накипи в бойлере, бытовой технике и трубопроводах.
После системы умягчения поток воды разделяется:
- одна линия подает умягчённую воду в систему холодного водоснабжения дома
- другая линия подает воду в бойлер для приготовления горячей воды
- дополнительная линия направляется в фильтр обратного осмоса для получения питьевой воды
- Фильтр обратного осмоса дополнительно очищает воду от растворённых солей, органических веществ, микропластика и других загрязнений.
Пошаговый алгоритм
Логика потока воды
City water inlet
↓
PP sediment filter
↓
Water tank (roof)
↓
Pump
↓
Water softener
↓
Split flow
├─ Boiler → Hot water
├─ Cold water → House
└─ Reverse osmosis filter → Drinking water
Логика потока воды
City water inlet
↓
PP sediment filter
↓
Water tank (roof)
↓
Pump
↓
Water softener
↓
Split flow
├─ Boiler → Hot water
├─ Cold water → House
└─ Reverse osmosis filter → Drinking water
Пошаговый алгоритм
- Городская вода поступает в систему через основной вход воды в дом.
- Входной сервисный клапан позволяет перекрыть воду для обслуживания системы.
- Фильтр механической очистки 10 микрон удаляет песок, ржавчину и механические загрязнения.
- Вода поступает в накопительный бак, где создаётся резерв воды для дома.
- Насос подает воду из бака в систему водоснабжения под давлением.
- После насоса вода поступает в систему умягчения.
- Умягчитель удаляет соли жесткости кальция и магния.
- Bypass линия позволяет подавать воду в обход умягчителя во время обслуживания.
- После умягчителя вода разделяется на несколько потоков.
- Один поток подается в бойлер для приготовления горячей воды.
- Второй поток подается в систему холодного водоснабжения дома.
- Третий поток направляется в фильтр обратного осмоса для получения питьевой воды.
Когда используется такая схема
Эта схема применяется в следующих случаях:
- дом использует накопительный бак на крыше
- вода подается в дом насосом
- требуется защита бойлера и техники от накипи
- планируется установка системы обратного осмоса для питьевой воды
- необходимо увеличить срок службы мембраны обратного осмоса
Основные преимущества схемы
- защита бытовой техники и бойлера от накипи
- мягкая вода во всей системе водоснабжения
- увеличение срока службы мембраны обратного осмоса
- стабильная работа фильтра питьевой воды
- удобное обслуживание системы через bypass
Откройте преимущества мягкой воды
Испытайте невероятное ощущение шелковистой мягкой воды на вашей коже.
Узнать больше Компоненты и их функции
Часто задаваемые вопросы
Умягчитель заменяет соли жёсткости — кальций и магний — на ионы натрия. В результате в воде после умягчителя практически отсутствуют кальций и магний, а содержание натрия становится выше.
Такая вода хорошо подходит для бытовых целей, потому что не образует накипь в бойлерах, стиральных машинах и трубах. Однако для питьевой воды такой состав не считается оптимальным, так как вода содержит больше натрия и не содержит природных минералов кальция и магния.
Поэтому для получения качественной питьевой воды после умягчителя устанавливается фильтр обратного осмоса. Осмос удаляет растворённые соли и другие примеси, после чего вода может дополнительно минерализоваться до комфортного и безопасного состава для питья.
Такая вода хорошо подходит для бытовых целей, потому что не образует накипь в бойлерах, стиральных машинах и трубах. Однако для питьевой воды такой состав не считается оптимальным, так как вода содержит больше натрия и не содержит природных минералов кальция и магния.
Поэтому для получения качественной питьевой воды после умягчителя устанавливается фильтр обратного осмоса. Осмос удаляет растворённые соли и другие примеси, после чего вода может дополнительно минерализоваться до комфортного и безопасного состава для питья.
Да, если позволяют коммуникации. И такой вариант более предпочтителен так как вода из бочки может «застаиваться».
Нет. Вода для питья проходит дополнительную очистку через систему обратного осмоса.
Нет. В этой схеме фильтр питьевой воды подключен к отдельной линии сырой воды, поэтому умягчитель на него не влияет.
Потому что вода из бака подается насосом под стабильным давлением, которое необходимо для корректной работы клапана умягчителя.
Похожие схемы подключения
Как установить умягчитель воды в апартаментах на Кипре
Схема установки умягчителя воды после бака: правильное подключение, bypass и сервисные клапаны. Узнайте, как должна работать система.
Схема установки умягчителя после бака с фильтром питьевой воды
Схема установки умягчителя воды после накопительного бака с параллельной линией для фильтра питьевой воды. Подробное описание, компоненты системы и принцип работы.
Есть вопросы? Напишите нам

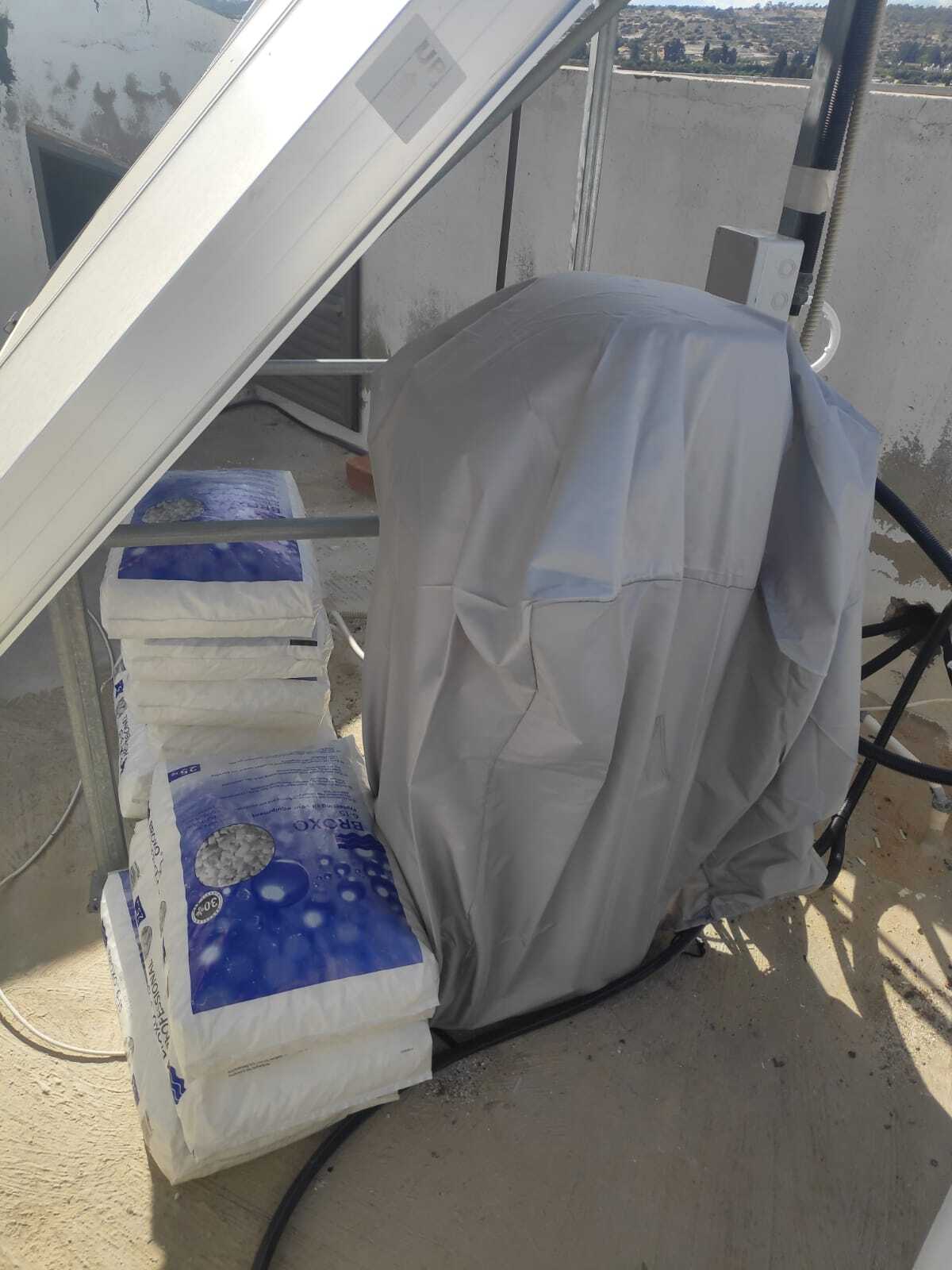

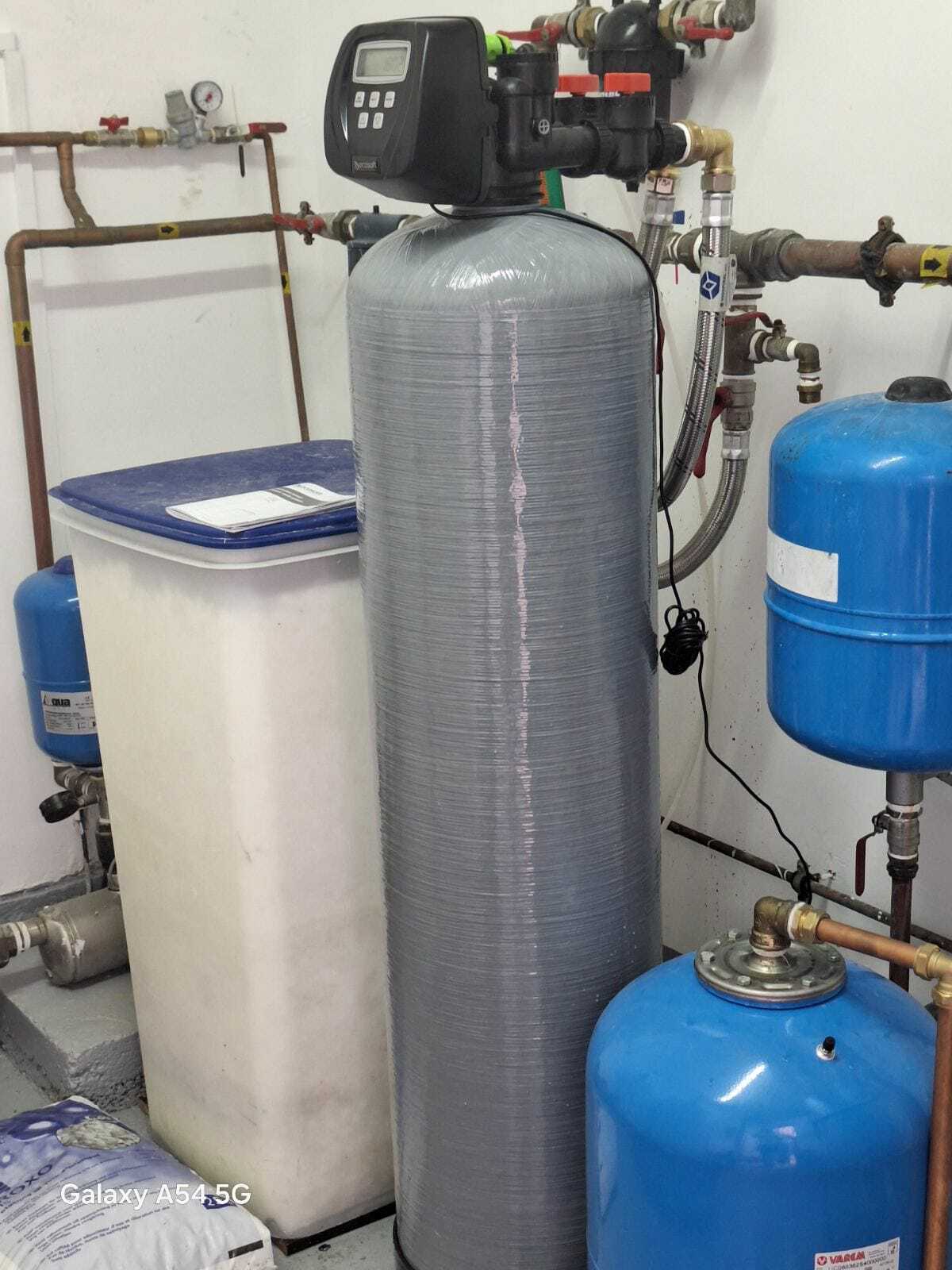

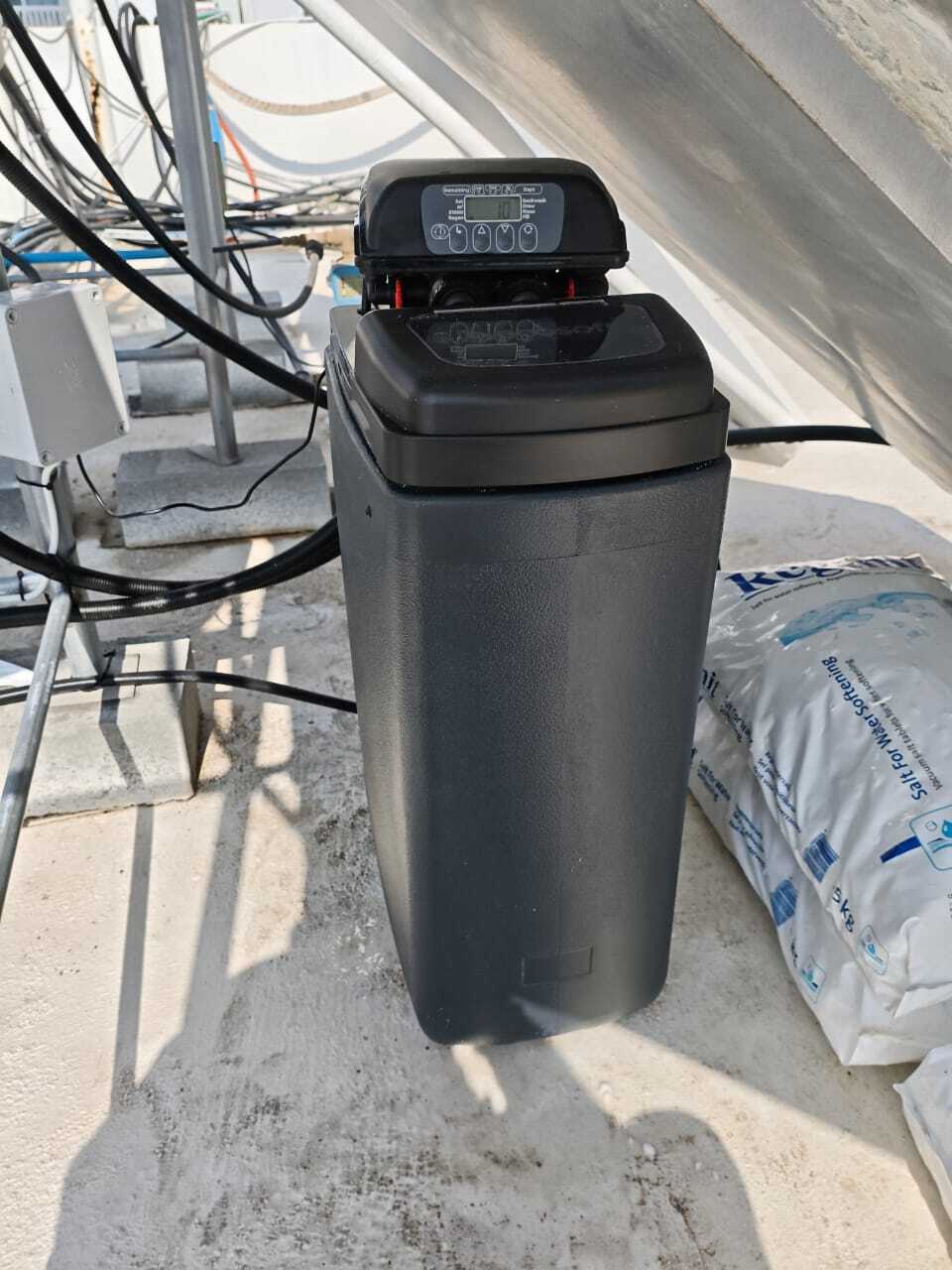

Примеры реализованных проектов
