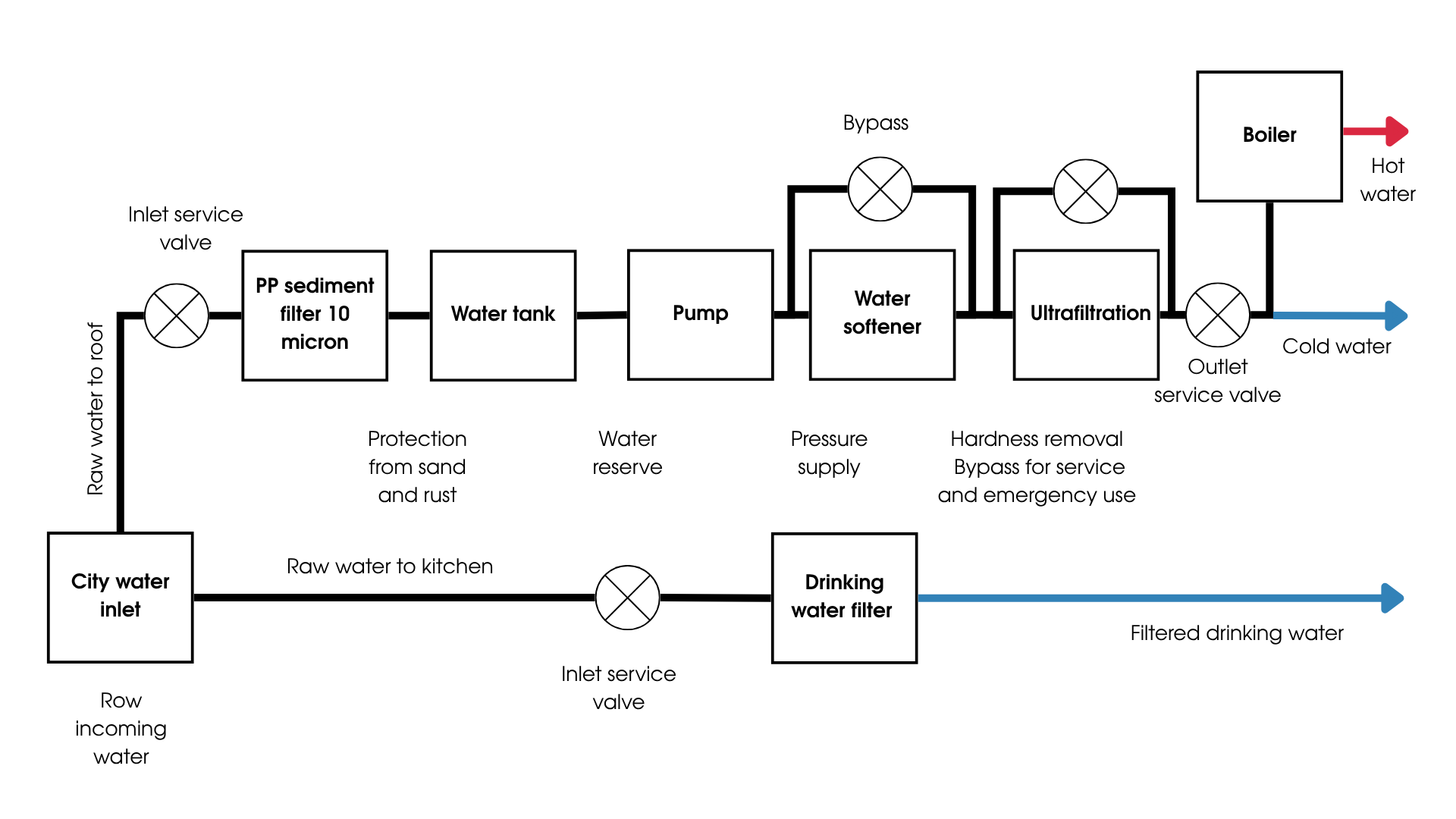

Схема фильтрации воды для дома с накопительным баком, умягчителем и ультрафильтрацией с отдельной линией питьевой воды
Эта схема показывает систему водоподготовки для дома с накопительным баком, где вода проходит механическую фильтрацию, умягчение и ультрафильтрацию, а питьевая вода подается по отдельной линии напрямую от входа воды в дом через фильтр обратного осмоса.
Это один из наиболее оптимальных вариантов подключения оборудования с точки зрения соотношения цена/качество.
Это один из наиболее оптимальных вариантов подключения оборудования с точки зрения соотношения цена/качество.
Схема фильтрации и умягчения воды для дома и апартаментов с умягчителем, ультрафильтрацией и системой обратного осмоса
Автор: Инженеры Filter.cy
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
В данной системе вода поступает из городской сети и проходит через входной сервисный клапан, который позволяет перекрыть подачу воды при обслуживании.
Далее вода проходит через фильтр механической очистки PP sediment. Этот фильтр удаляет песок, ржавчину и взвешенные частицы, предотвращая загрязнение накопительного бака.
После этого вода поступает в накопительный бак на крыше, где создаётся резерв воды для дома.
Из бака вода подается в систему водоснабжения и проходит через систему умягчения. Умягчитель удаляет соли жёсткости кальция и магния, делая воду мягкой и защищая бойлер, сантехнику и бытовую технику от накипи.

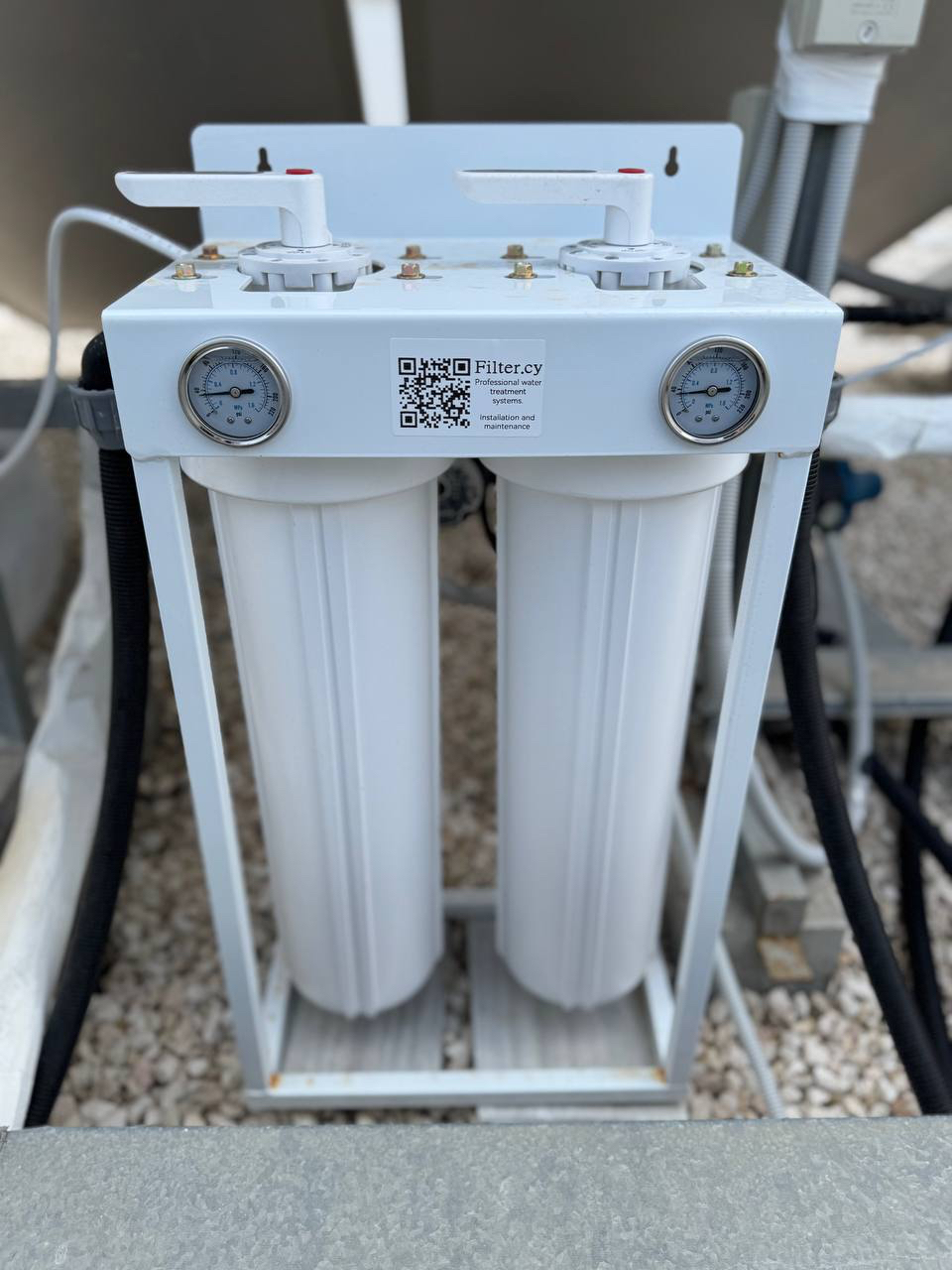

Следующим этапом вода проходит через систему ультрафильтрации с автоматической обратной промывкой. Ультрафильтрация задерживает бактерии и мелкие частицы, обеспечивая дополнительную защиту в случае их появления в накопительном баке.
После этого вода подается:

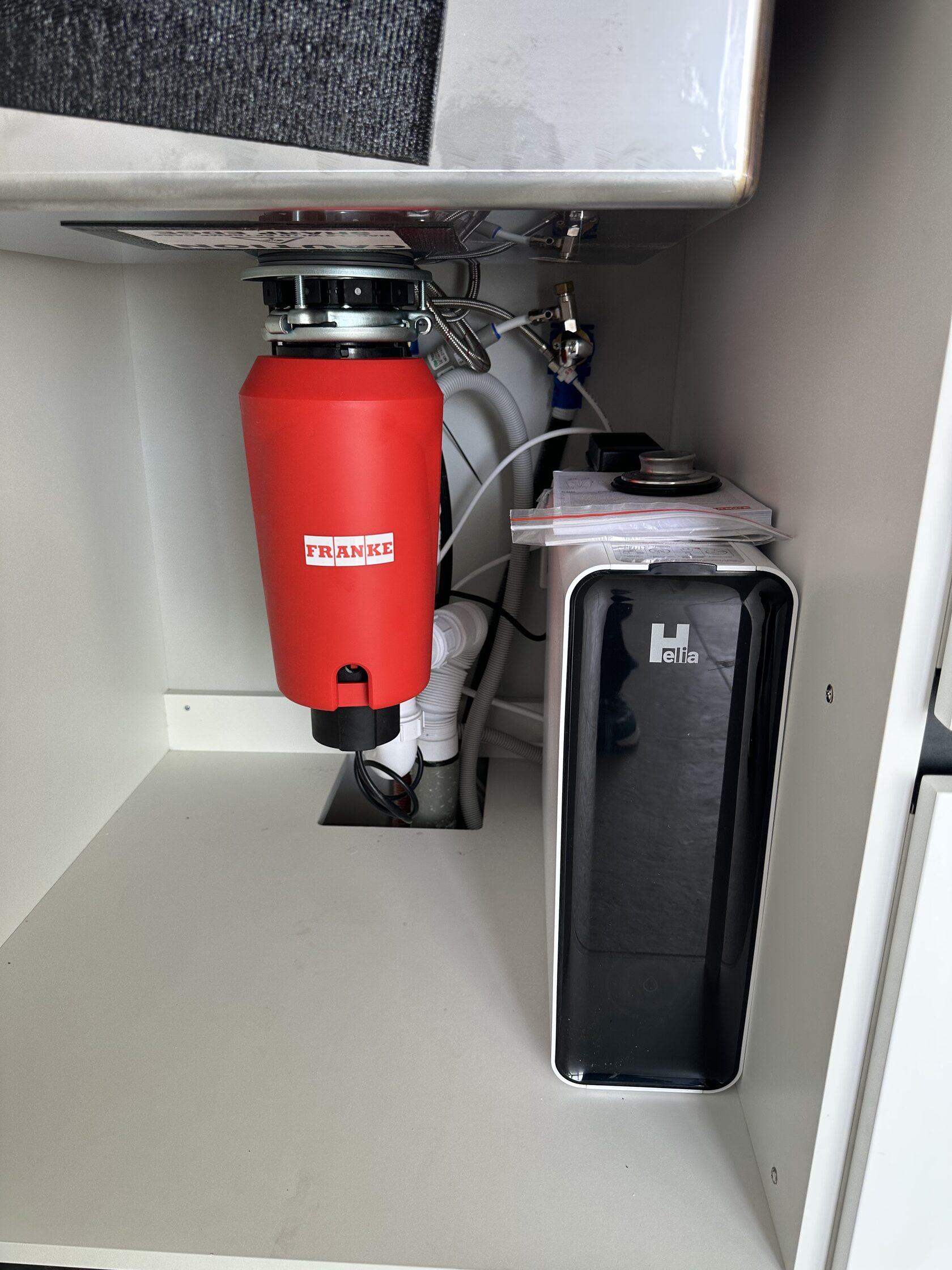

Фильтр обратного осмоса обеспечивает глубокую очистку воды для питья и приготовления пищи.
Далее вода проходит через фильтр механической очистки PP sediment. Этот фильтр удаляет песок, ржавчину и взвешенные частицы, предотвращая загрязнение накопительного бака.
После этого вода поступает в накопительный бак на крыше, где создаётся резерв воды для дома.
Из бака вода подается в систему водоснабжения и проходит через систему умягчения. Умягчитель удаляет соли жёсткости кальция и магния, делая воду мягкой и защищая бойлер, сантехнику и бытовую технику от накипи.
Следующим этапом вода проходит через систему ультрафильтрации с автоматической обратной промывкой. Ультрафильтрация задерживает бактерии и мелкие частицы, обеспечивая дополнительную защиту в случае их появления в накопительном баке.
После этого вода подается:
- в систему холодного водоснабжения дома
- в бойлер для приготовления горячей воды
Фильтр обратного осмоса обеспечивает глубокую очистку воды для питья и приготовления пищи.
Логика потока воды
City water inlet
↓
Service valve
↓
PP sediment filter
↓
Water tank (roof)
↓
Water softener
↓
Ultrafiltration (UF)
↓
Split flow
├─ Boiler → Hot water
└─ Cold water → House
Parallel drinking water line
City water inlet
↓
Service valve
↓
Reverse osmosis filter
↓
Drinking water → Kitchen tap
City water inlet
↓
Service valve
↓
PP sediment filter
↓
Water tank (roof)
↓
Water softener
↓
Ultrafiltration (UF)
↓
Split flow
├─ Boiler → Hot water
└─ Cold water → House
Parallel drinking water line
City water inlet
↓
Service valve
↓
Reverse osmosis filter
↓
Drinking water → Kitchen tap
Пошаговый алгоритм
- Городская вода поступает в систему через основной вход воды в дом.
- Устанавливается сервисный клапан для возможности перекрытия воды.
- Вода проходит через PP фильтр механической очистки, который удаляет песок, ржавчину и взвешенные частицы.
- Очищенная вода поступает в накопительный бак.
- Из бака вода подается в систему водоснабжения.
- Вода проходит через систему умягчения, где удаляются соли жёсткости.
- Далее вода проходит через систему ультрафильтрации с автоматической промывкой.
- После фильтрации поток воды разделяется на холодную и горячую линии.
- Часть воды подается в бойлер для приготовления горячей воды.
- Параллельно создаётся отдельная линия подачи воды на кухню.
- На этой линии устанавливается сервисный клапан и фильтр обратного осмоса.
- Фильтр подает очищенную воду в отдельный кухонный кран.
Когда используется такая схема
- дом использует накопительный бак на крыше
- требуется защита от ржавчины и взвеси
- вода имеет повышенную жёсткость
- есть риск бактериального загрязнения в баке
- требуется стабильное качество питьевой воды
Основные преимущества схемы
- оптимальное соотношение цена/качество
- чистота накопительного бака за счёт PP фильтра
- мягкая вода во всей системе водоснабжения
- защита бойлера и техники от накипи
- блокировка бактерий ультрафильтрацией
- отсутствие застоявшейся воды в питьевой линии
- стабильное качество питьевой воды благодаря обратному осмосу
Откройте преимущества мягкой воды
Испытайте невероятное ощущение шелковистой мягкой воды на вашей коже.
Узнать больше Компоненты и их функции
Часто задаваемые вопросы
Он предотвращает попадание ржавчины и взвеси в бак, сохраняя его чистоту.
Она обеспечивает защиту от бактерий, которые могут появляться в накопительном баке.
Это исключает использование застоявшейся воды из бака и улучшает качество питьевой воды.
Можно, но это может ухудшить вкус воды и увеличить риск бактериального загрязнения.
