Установка умягчителя воды после накопительного бака с параллельной линией для фильтра питьевой воды

Эта схема показывает установку системы умягчения воды в доме с накопительным баком на крыше и насосом, где основная линия воды проходит через бак и умягчитель, а фильтр питьевой воды подключается к отдельной параллельной линии сырой воды напрямую от входа воды в дом.
Такое решение позволяет одновременно защитить бытовую технику и бойлер от накипи, а также получать качественную питьевую воду через отдельный фильтр на кухне.

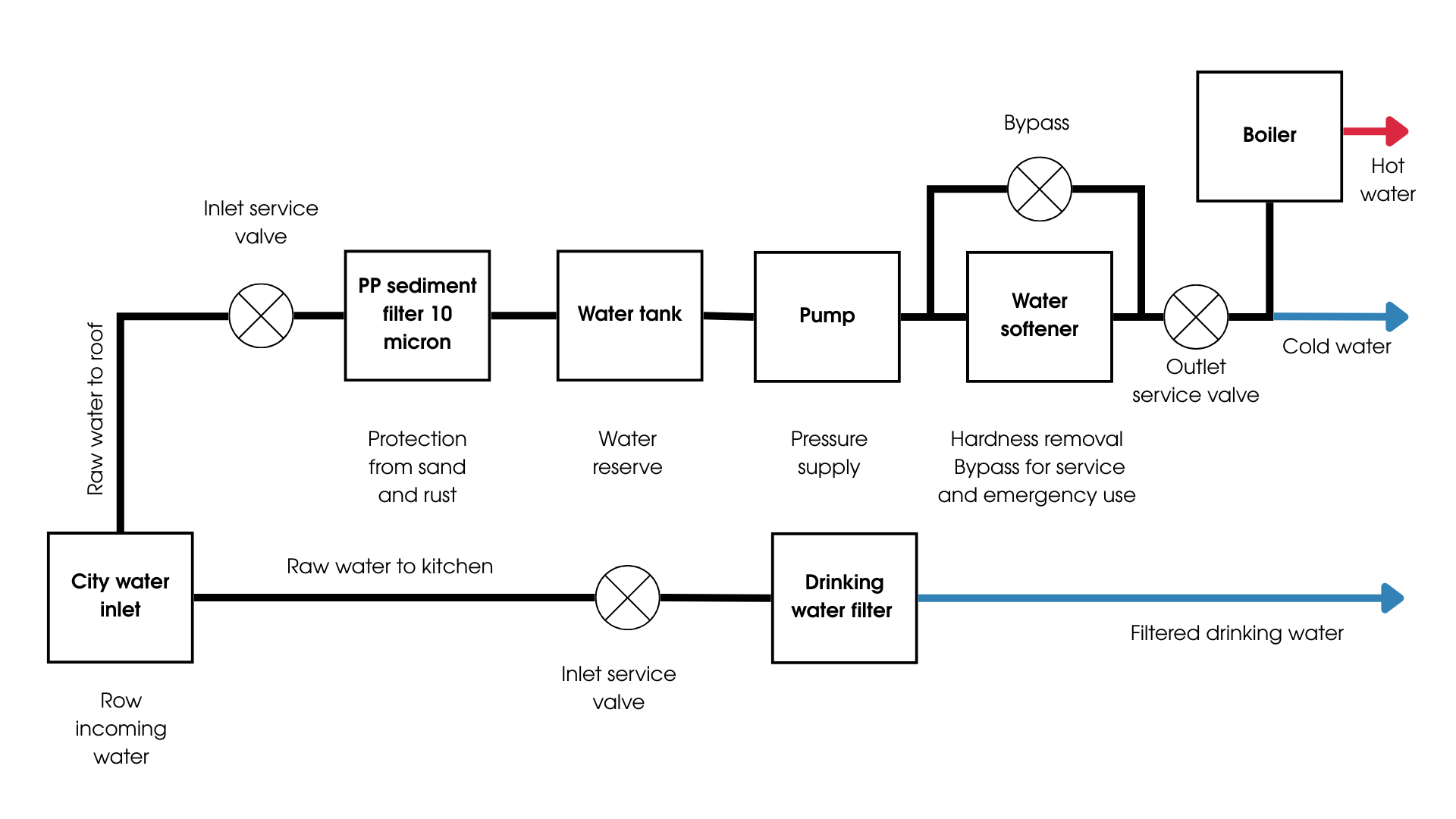

Схема подключения умягчителя воды после накопительного бака с параллельной линией для фильтра питьевой воды

На картинке изображено схема установки умягчителя воды после накопительного бака с параллельной линией подачи сырой воды на кухню: основная линия проходит через механический фильтр, бак, насос и умягчитель, а отдельная линия подает воду напрямую в фильтр питьевой воды.
Water softener after storage tank with parallel raw water line for drinking water filter
Автор: Инженеры Filter.cy
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
Такая схема используется в домах, где городская вода сначала поступает в накопительный бак на крыше, а затем подается в дом насосом. При этом для кухни дополнительно создаётся отдельная линия подачи сырой воды напрямую от входа воды в дом.
Основная линия воды проходит через фильтр механической очистки, накопительный бак, насос и систему умягчения. Это позволяет удалить соли жёсткости из воды, которая используется для бытовых нужд: душа, стиральной машины, бойлера и сантехники.
Одновременно с этим создаётся параллельная линия подачи сырой воды на кухню. Эта линия подает воду напрямую в фильтр питьевой воды, минуя накопительный бак и систему умягчения.
Такая схема имеет несколько преимуществ:
  • питьевая вода поступает в фильтр напрямую из городской сети
  • вода не нагревается в баке на крыше
  • уменьшается риск ухудшения вкуса воды
  • фильтр питьевой воды получает более стабильный состав воды
После умягчителя поток воды разделяется на две линии: холодную воду для дома и линию подачи воды в бойлер для приготовления горячей воды.
Такая конфигурация позволяет одновременно:
  • защитить бытовую технику от накипи
  • обеспечить комфортную мягкую воду в доме
  • получать качественную питьевую воду через отдельный фильтр.
Логика потока воды

City water inlet
↓
PP sediment filter
↓
Water tank (roof)
↓
Pump
↓
Water softener
↓
Split flow
├─ Boiler → Hot water
└─ Cold water → House

Parallel line

City water inlet
↓
Service valve
↓
Drinking water filter
↓
Filtered drinking water → Kitchen tap

Пошаговый алгоритм


  1. Городская вода поступает в систему через основной вход воды в дом.
  2. Часть воды направляется вверх в накопительный бак на крыше через входной сервисный клапан и фильтр механической очистки.
  3. Фильтр механической очистки 10 микрон удаляет песок, ржавчину и другие механические загрязнения.
  4. Вода поступает в накопительный бак, где создается резерв воды для дома.
  5. Насос забирает воду из бака и подает её в систему водоснабжения под давлением.
  6. После насоса вода поступает в систему умягчения, где удаляются соли жесткости кальция и магния.
  7. Bypass-линия позволяет подавать воду в дом в обход умягчителя во время обслуживания или ремонта системы.
  8. После умягчителя вода разделяется на две линии: холодную воду для дома и линию подачи воды в бойлер.
  9. Бойлер нагревает умягчённую воду и подает её в систему горячего водоснабжения.
  10. Параллельно от входа воды создается отдельная линия подачи сырой воды на кухню.
  11. Эта линия проходит через сервисный клапан и подается напрямую в фильтр питьевой воды.
  12. Фильтр питьевой воды очищает воду и подает её в отдельный кран питьевой воды на кухне.

Когда используется такая схема

Эта схема обычно применяется в следующих случаях:

  • дом использует накопительный бак на крыше
  • вода подается в дом насосом
  • требуется установка системы умягчения для всей воды в доме
  • владелец хочет получать питьевую воду напрямую из городской сети
  • необходимо исключить влияние накопительного бака на вкус питьевой воды
  • Такая конфигурация часто используется в частных домах и виллах в регионах с жесткой водой.

Основные преимущества схемы

защита бойлера и бытовой техники от накипи
мягкая вода для душа, сантехники и бытовых приборов
питьевая вода не проходит через бак на крыше
более стабильный вкус воды для фильтра питьевой воды
  1. возможность обслуживания умягчителя через bypass

Откройте преимущества мягкой воды

Испытайте невероятное ощущение шелковистой мягкой воды на вашей коже.
Узнать больше

Компоненты и их функции

Часто задаваемые вопросы

Похожие схемы подключения
Как установить умягчитель воды в апартаментах на Кипре
Схема установки умягчителя воды после бака: правильное подключение, bypass и сервисные клапаны. Узнайте, как должна работать система.
Есть вопросы? Напишите нам

Примеры реализованных проектов

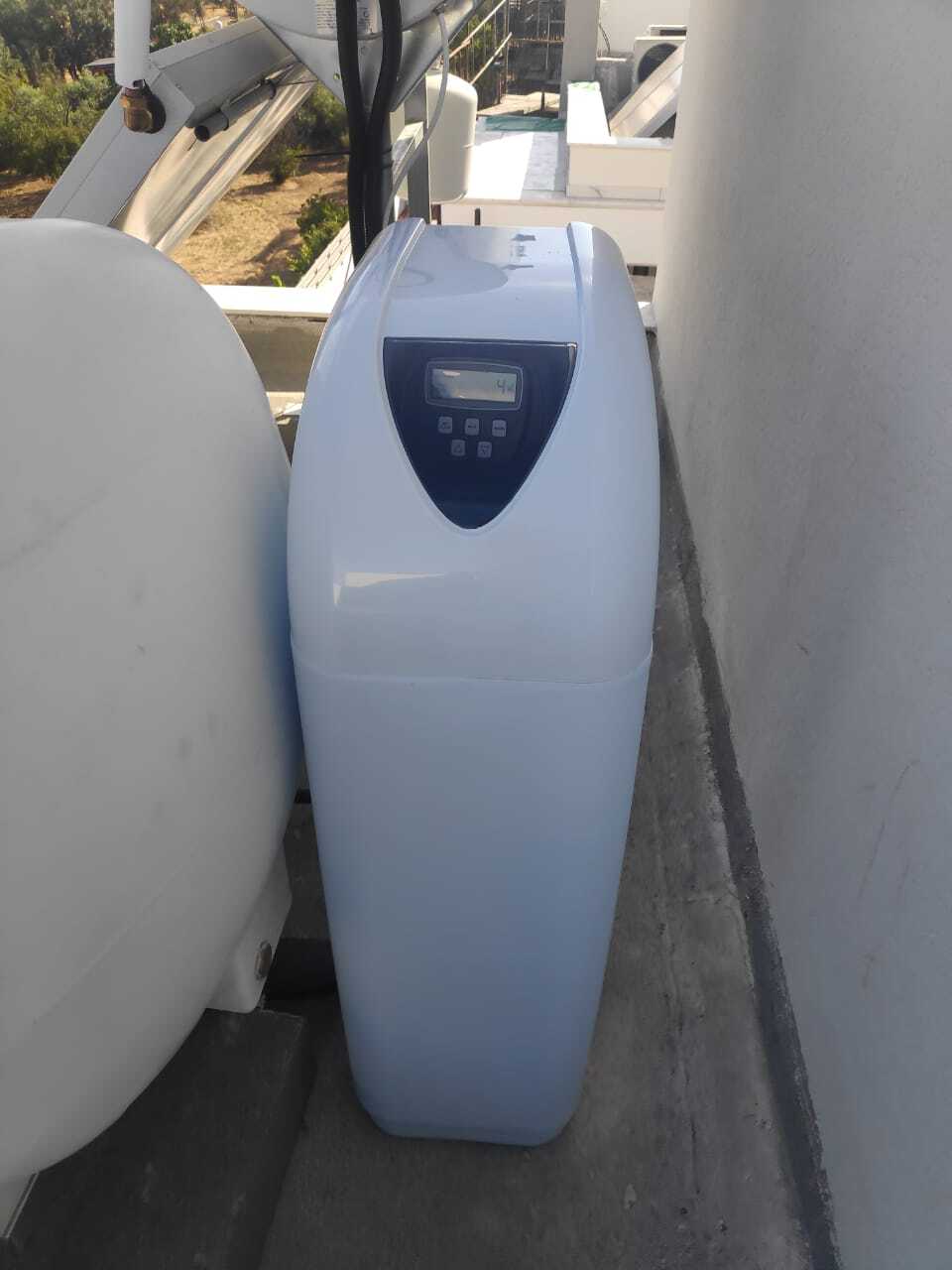

На картинке изображено реализованный проект установки системы умягчения воды на крыше частного дома: умягчитель подключён после накопительного бака и насоса, установлены сервисные клапаны и bypass линия.

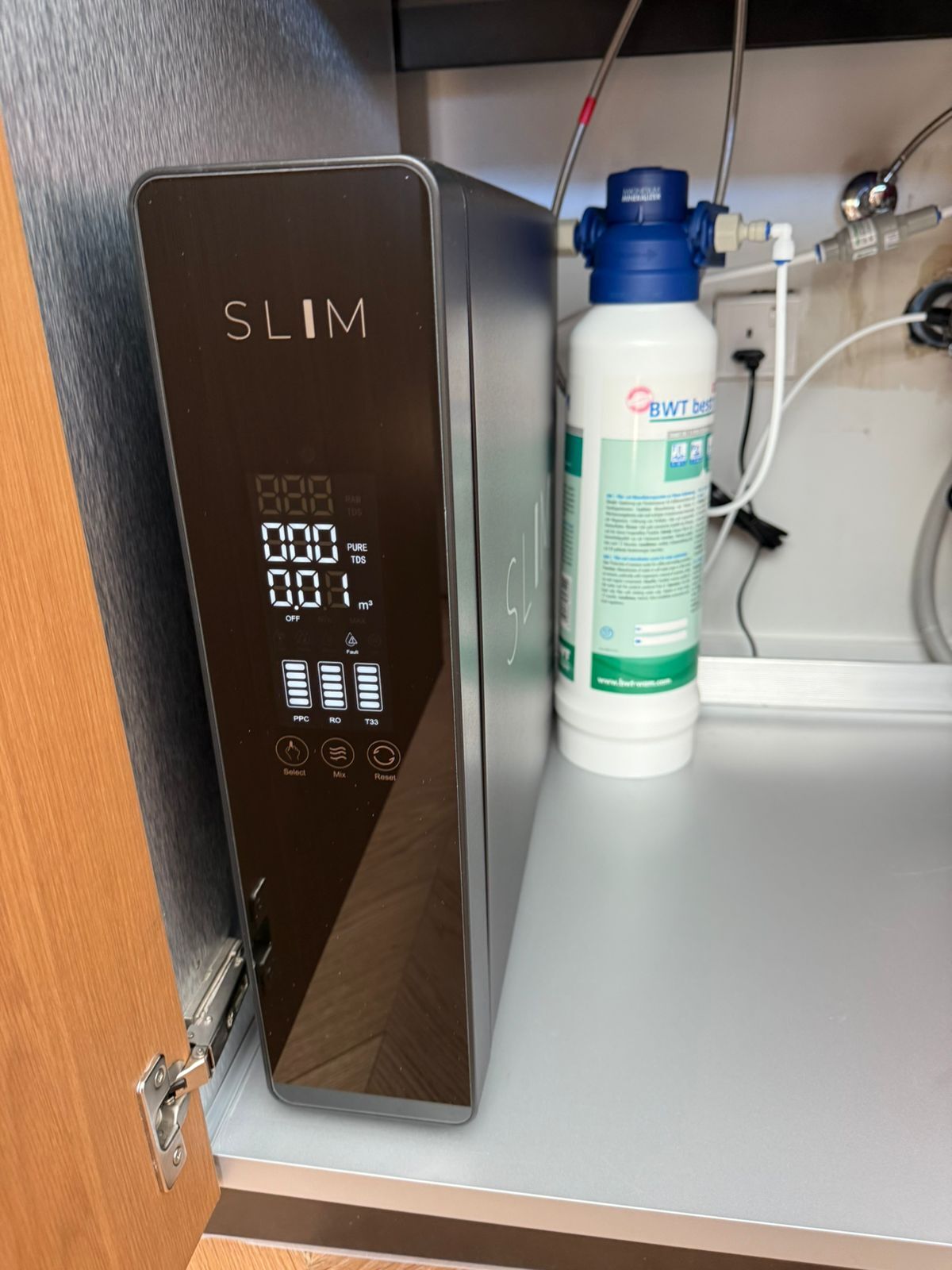

На картинке изображено реализованный проект установки прямоточного фильтра обратного осмоса для питьевой воды на кухне: система установлена под мойкой и подключена к отдельному крану питьевой воды.

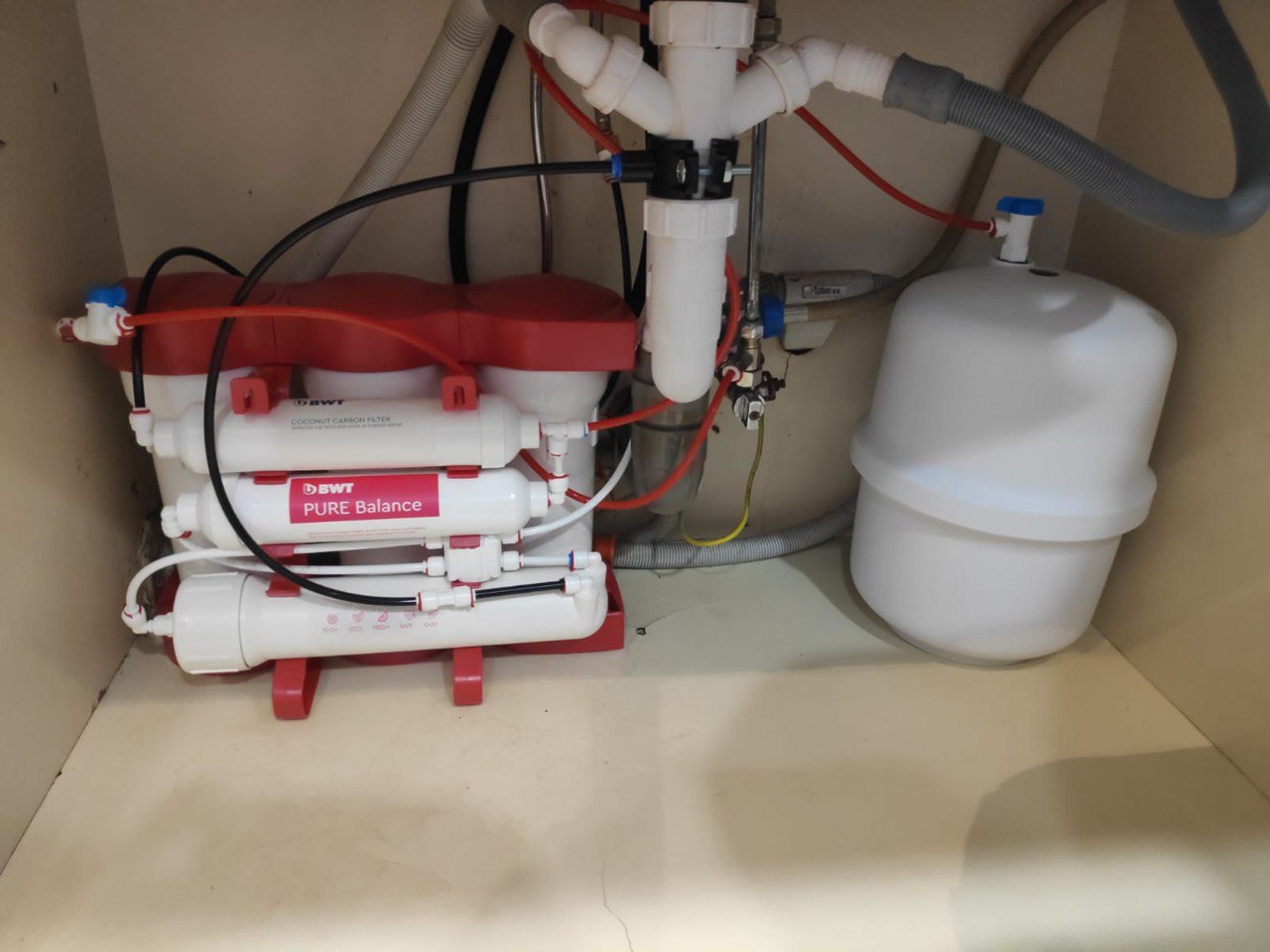

На картинке изображено реализованный проект установки системы обратного осмоса с накопительным баком под кухонной мойкой для получения очищенной питьевой воды.
