Схема установки умягчителя воды после накопительного бака с bypass-линией и дренажем

Схема установки умягчителя воды после накопительного бака — это конфигурация системы водоснабжения, в которой вода из городского водопровода сначала проходит механическую фильтрацию, поступает в накопительный бак, затем подается насосом через умягчитель воды
и только после этого распределяется по дому на горячую и холодную линии.
Такая схема используется в домах, где вода сначала накапливается в резервуаре,
а затем под давлением подается в систему водоснабжения. Умягчитель удаляет соли жёсткости (кальций и магний), защищая бойлер, сантехнику и бытовую технику от накипи.

Типовая схема установки умягчителя воды после накопительного бака

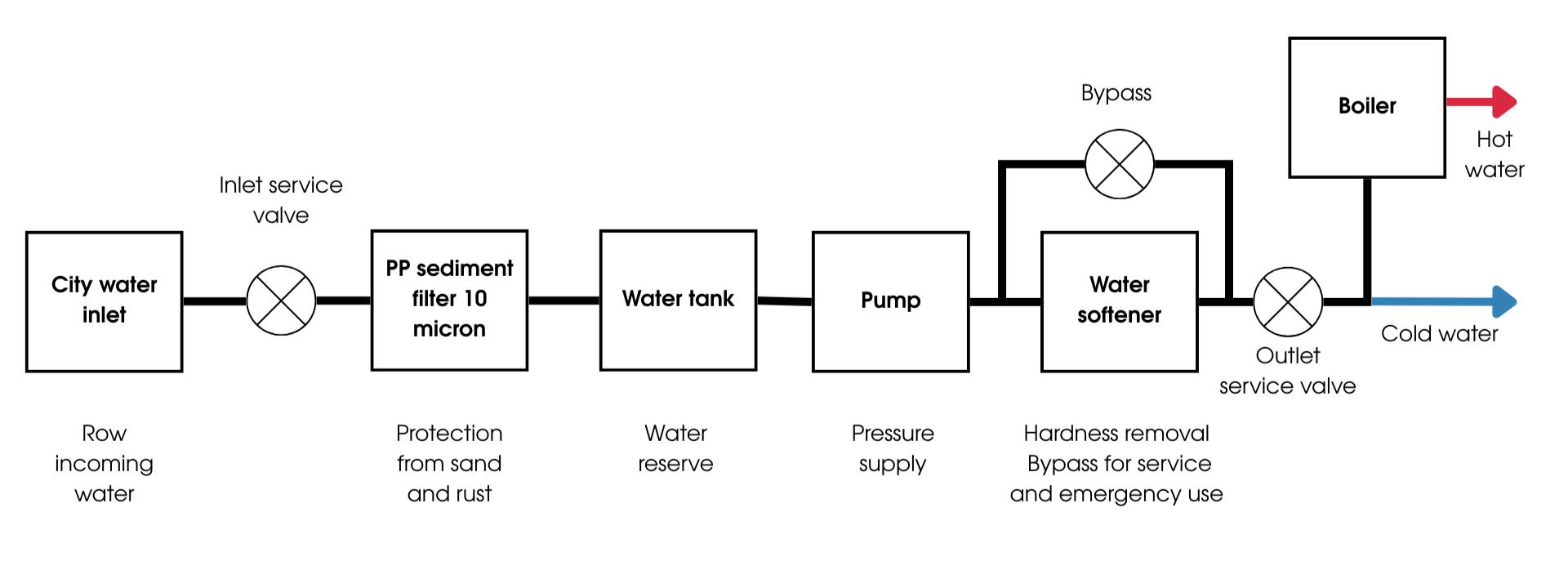

На картинке изображено схема установки умягчителя воды после накопительного бака с bypass-линией и дренажом: вода проходит фильтр, бак, насос и затем поступает в умягчитель перед распределением на горячую и холодную воду дома.
Автор: Инженеры Filter.cy
Экспертиза: системы водоподготовки и фильтрации воды
Обновлено: март 2026
Такая схема используется в системах, где городская вода сначала поступает в накопительный бак, а затем подается в дом с помощью насоса.
Входящая вода проходит через входной сервисный клапан и PP-фильтр механической очистки с картриджем 5 или 10 микрон. Это помогает защитить накопительный бак, насос, управляющий клапан умягчителя и дальнейшую систему водоснабжения от песка, ржавчины и взвешенных частиц.
После этого вода поступает в накопительный бак, где создается запас воды. Далее насос подает воду под давлением в участок системы с умягчителем.
Узел умягчителя включает:
  • входной сервисный клапан
  • выходной сервисный клапан
  • bypass-линию (обводную линию) вокруг умягчителя
  • дренажную линию для отвода воды во время регенерации
В обычном режиме вода проходит через умягчитель, где из нее удаляются соли жесткости, такие как кальций и магний. Bypass-линия позволяет временно подавать воду в дом в обход умягчителя во время обслуживания или в аварийной ситуации. Сервисные клапаны позволяют изолировать оборудование и упрощают проведение обслуживания.
После очистки поток воды разделяется на две линии:
  • одна линия подается на бойлер, где вода нагревается и затем поступает в систему горячего водоснабжения дома
  • вторая линия подает умягченную холодную воду непосредственно в систему водоснабжения дома
Такая конфигурация помогает защитить бойлер, бытовую технику, смесители, стекла душевых кабин и внутренние трубы от образования накипи, а также повышает комфорт использования воды в повседневной жизни.

Логика потока воды

City water inlet
↓
Inlet service valve
↓
PP sediment filter 5 or 10 micron
↓
Storage tank
↓
Pump
↓
Softener inlet valve
↓
Water softener
↓
Softener outlet valve
↓
Split flow
├─ Boiler → Hot water to house
└─ Cold water to house

Additional lines:
Bypass valve and bypass line around softener
Drain line from softener to drain

Пошаговый алгоритм

  1. Городская вода поступает в систему через основную входную линию.
  2. Входной сервисный клапан позволяет перекрыть подачу воды со стороны магистрали для обслуживания системы.
  3. PP-фильтр механической очистки удаляет песок, ржавчину и более крупные взвешенные частицы.
  4. Отфильтрованная вода поступает в накопительный бак, где создается запас воды.
  5. Насос забирает воду из накопительного бака и подает ее дальше по системе под давлением.
  6. Затем вода поступает в узел умягчителя, где входной и выходной сервисные клапаны позволяют изолировать оборудование при необходимости.
  7. В обычном режиме вода проходит через умягчитель, где из нее удаляются соли жесткости.
  8. Bypass-линия может использоваться для подачи воды в обход умягчителя во время обслуживания или в аварийной ситуации.
  9. Дренажная линия умягчителя отводит воду в канализацию во время регенерации.
  10. После умягчителя очищенная вода разделяется на два потока.
  11. Первый поток поступает в бойлер, после чего подается в дом как горячая вода.
  12. Второй поток поступает напрямую в дом как умягченная холодная вода.

Откройте преимущества мягкой воды

Испытайте невероятное ощущение шелковистой мягкой воды на вашей коже.
Узнать больше

Компоненты и их функции

Часто задаваемые вопросы

Есть вопросы? Напишите нам

Примеры реализованных проектов

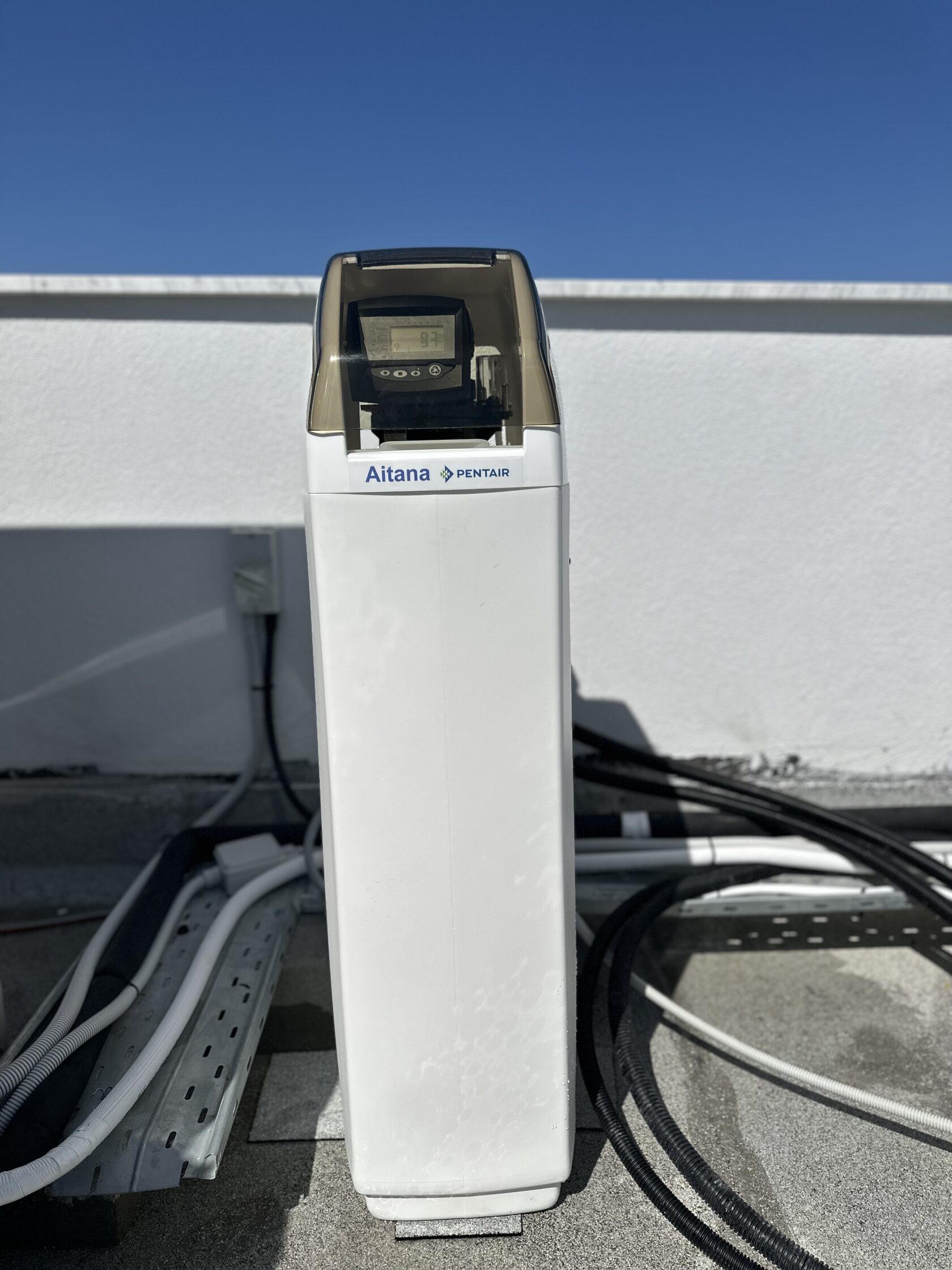

На картинке изображено реализованный проект монтажа умягчителя воды для дома: система подключена к магистрали после бака, установлены сервисные клапаны, bypass-линия и выполнено аккуратное подключение к системе водоснабжения.

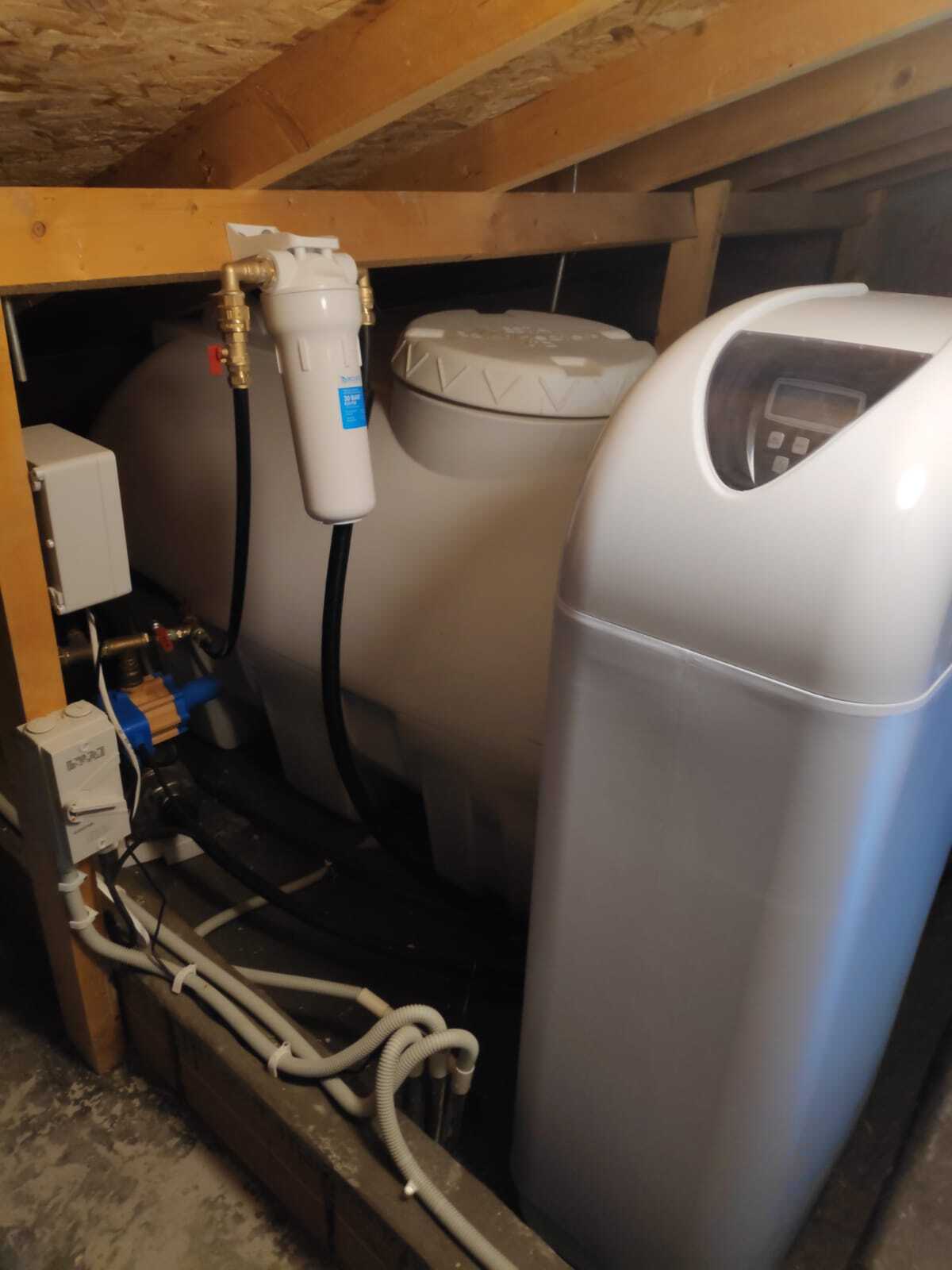

На картинке изображено реализованный проект установки системы умягчения воды в техническом помещении дома: умягчитель подключен после накопительного бака и насоса, выполнена профессиональная разводка труб и сервисных клапанов.

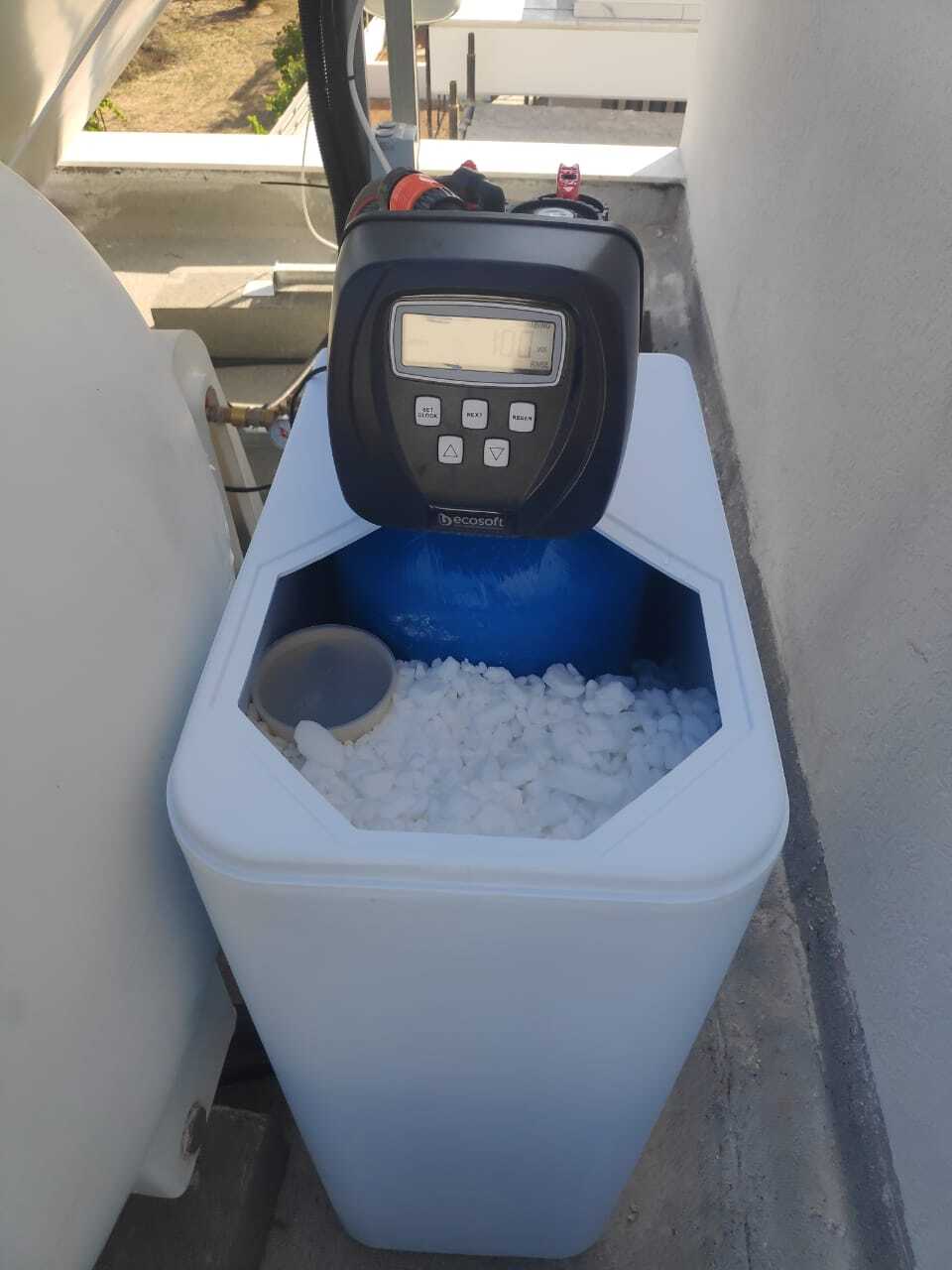

На картинке изображено реальный проект установки умягчителя воды в доме: оборудование смонтировано на крыше, подключено к системе водоснабжения с сервисными клапанами и подготовлено для защиты бойлера и бытовой техники от накипи.
