Установка умягчителя воды после накопительного бака с bypass-линией и дренажем
Такая схема используется в системах, где городская вода сначала поступает в накопительный бак, а затем подается в дом с помощью насоса.
Входящая вода проходит через входной сервисный клапан и PP-фильтр механической очистки с картриджем 5 или 10 микрон. Это помогает защитить накопительный бак, насос, управляющий клапан умягчителя и дальнейшую систему водоснабжения от песка, ржавчины и взвешенных частиц.
После этого вода поступает в накопительный бак, где создается запас воды. Далее насос подает воду под давлением в участок системы с умягчителем.
Узел умягчителя включает:
  • входной сервисный клапан
  • выходной сервисный клапан
  • bypass-линию (обводную линию) вокруг умягчителя
  • дренажную линию для отвода воды во время регенерации
В обычном режиме вода проходит через умягчитель, где из нее удаляются соли жесткости, такие как кальций и магний. Bypass-линия позволяет временно подавать воду в дом в обход умягчителя во время обслуживания или в аварийной ситуации. Сервисные клапаны позволяют изолировать оборудование и упрощают проведение обслуживания.
После очистки поток воды разделяется на две линии:
  • одна линия подается на бойлер, где вода нагревается и затем поступает в систему горячего водоснабжения дома
  • вторая линия подает умягченную холодную воду непосредственно в систему водоснабжения дома
Такая конфигурация помогает защитить бойлер, бытовую технику, смесители, стекла душевых кабин и внутренние трубы от образования накипи, а также повышает комфорт использования воды в повседневной жизни.

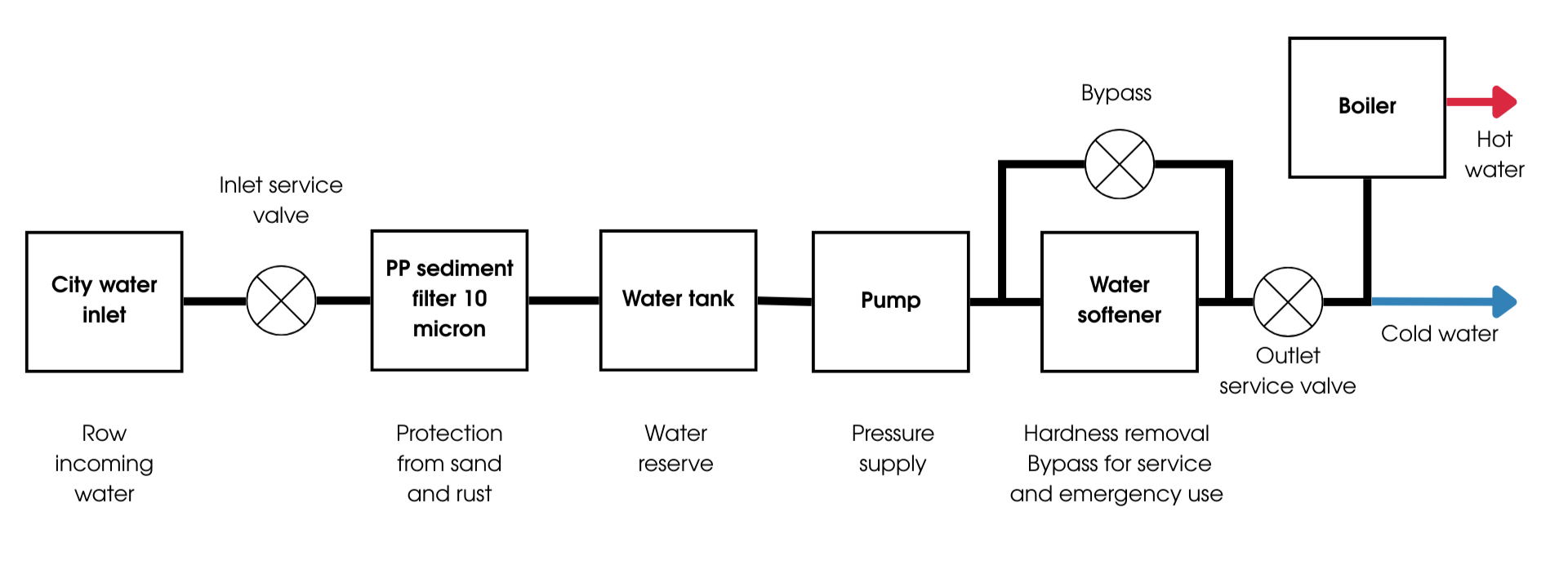

Типовая схема установки умягчителя воды после накопительного бака

На картинке изображено типовая схема установки умягчителя после накопительного бака: городская вода проходит через сервисный клапан и PP sediment фильтр 5 или 10 микрон, поступает в накопительный бак, затем через помпу идет к узлу умягчителя с входным и выходным сервисными клапанами, bypass-линией и дренажем регенерации. После умягчителя вода распределяется на бойлер и на холодную воду в дом. Вариант покороче: На картинке изображено схема установки умягчителя после бака с сервисными клапанами, bypass и дренажной линией: вода проходит фильтр, бак, помпу, умягчитель и затем идет на бойлер и холодную воду в дом.
Пошаговый алгоритм
  1. Городская вода поступает в систему через основную входную линию.
  2. Входной сервисный клапан позволяет перекрыть подачу воды со стороны магистрали для обслуживания системы.
  3. PP-фильтр механической очистки удаляет песок, ржавчину и более крупные взвешенные частицы.
  4. Отфильтрованная вода поступает в накопительный бак, где создается запас воды.
  5. Насос забирает воду из накопительного бака и подает ее дальше по системе под давлением.
  6. Затем вода поступает в узел умягчителя, где входной и выходной сервисные клапаны позволяют изолировать оборудование при необходимости.
  7. В обычном режиме вода проходит через умягчитель, где из нее удаляются соли жесткости.
  8. Bypass-линия может использоваться для подачи воды в обход умягчителя во время обслуживания или в аварийной ситуации.
  9. Дренажная линия умягчителя отводит воду в канализацию во время регенерации.
  10. После умягчителя очищенная вода разделяется на два потока.
  11. Первый поток поступает в бойлер, после чего подается в дом как горячая вода.
  12. Второй поток поступает напрямую в дом как умягченная холодная вода.
Компоненты и их функции

Логика потока воды

City water inlet

Inlet service valve

PP sediment filter 5 or 10 micron

Storage tank

Pump

Softener inlet valve

Water softener

Softener outlet valve

Split flow
├─ Boiler → Hot water to house
└─ Cold water to house

Additional lines:
Bypass valve and bypass line around softener
Drain line from softener to drain
